Project II - 7. Monitoring Suhu dan Kelembapan dengan SMS berbasis Arduino

Monitoring Suhu dan Kelembapan dengan SMS

Arduino UNO digunakan untuk memproses hasil pembacaan sensor DHT11 dan kemudian akan dikirim setelah ada SMS masuk dengan format SMS : “GET” . Jika tidak ada SMS maka suhu hanya ditampilkan suhu dan kelembaban pada LCD, dan jika SMS yang masuk tidak berupa tulisan "GET", maka Aruduino akan mengirimkan pesan bertuliskan "format salah". Modem atau modul GSM yang digunakan pada project ini dengan tipe SIM900A, dapat juga menggunakan Modem Wavecom, coding untuk kedua modem tersebut telah disediakan di blog ini.

Kebutuhan Hardware

Sensor DHT11
Modem SMS Getway (SIM900A)
Modul Serial RS232
Modul LCD 2x16 atau 20x4 (dengan koneksi i2c)
Modul Arduino UNO
Power supply +5Volt

DHT11 | Source

SIM900A | Source

Diagram Blok

Schematic (Wavecom)

Jika menggunakan SIM900A, maka tidak perlu rangkaian RS232, langsung saja koneksikan ke Arduino.

Arduino - LCD 16x2

Arduino LCD 20x4

Jika menggunakan LCD 20x4 dan koneksi I2C (I Square C) maka wiringya adalah sebagai berikut

Selengkapnya tentang koneksi I2C --> Project V - 14

Arduino - DHT11

Arduino - Wavecom GSM Module

Jika menggunakan SIM900A maka wiring nya adalah sebagai berikut

Coding --> Wavecom

#include <LiquidCrystal.h>

#define DHTPIN 10
#define DHTTYPE DHT11

LiquidCrystal lcd(2,3, 4, 5, 6, 7);
const int rxpin = 8;
const int txpin = 9;
SoftwareSerial gsm(rxpin, txpin);

DHT dht(DHTPIN, DHTTYPE);
int h,t;

char str,f;
int i,j;

String inString="";

String inString2="";
String Stemp="";
String inbox="";
String noPengirim="";

void setup(){
gsm.begin(9600);
dht.begin();
lcd.begin(16, 2);
lcd.print("Tes Koneksi...");
delay(1000);
gsm.println("AT");
getmodem();
getmodem();
lcd.setCursor(0, 1);
lcd.print(inString);
delay(2000);
lcd.clear();
lcd.print("Telemetri DHT11");
lcd.setCursor(0,1);
lcd.print("by request SMS");
delay(3000);
}

//=========================program utama
void loop(){
lcd.begin(16,2);
lcd.clear();
lcd.print("Tunggu SMS masuk");
lcd.setCursor(0,1);
lcd.print("kode:GET/Get/get");
//----------------------data ENTER
getmodem();
lcd.clear();
lcd.print("SMS Masuk...");
//----------------------data CMTI:
getmodem2();
i=inString2.indexOf(':');
if(i>0){
Stemp=inString2.substring(0,i);
if(Stemp=="+CMTI"){
i=inString2.indexOf(',');
j=inString2.length ();
i=i+1;
inbox=inString2.substring(i,j);
gsm.print("AT+CMGR=");
gsm.println(inbox);
getmodem();
getmodem();
getmodem2();
i=inString.indexOf(',');
i=i+2;
j=inString.indexOf(',',i);
j=j-1;
noPengirim=inString.substring(i,j);
//--------------------------------isi SMS jika Get
if(inString2=="GET" || inString2=="Get" || inString2=="get"){
baca_sensor();
kirim_sms();
}
//---------------------------------other sms
else {
gsm.print("AT+CMGS=");
gsm.println(noPengirim);
delay(1000);
gsm.print("Format Salah!");
gsm.write((byte)26);
gsm.println();
lcd.clear();
lcd.print("Format Salah!");
}

delay(3000);
lcd.clear();
lcd.print("Hapus SMS:");
//-------------------------hapus inbox
getmodem();
getmodem();
gsm.print("AT+CMGD=");
gsm.println(inbox);
do{
getmodem();
}
while(inString != "OK");
lcd.print(inbox);
lcd.setCursor(0,1);
lcd.print(inString);
delay(3000);
}
}
}
//===========================baca data serial
void getmodem(){
f=1;
inString="";
while(f){
if(gsm.available()){
str=gsm.read();
switch (str){
case '\r': break;
case '\n':f=0; break;
default:inString+=(char)str;
}
}
}
}
//====================================
void getmodem2(){
f=1;
inString2="";
while(f){
if(gsm.available()>0){
str=gsm.read();
switch (str){
case '\r': break;
case '\n':f=0; break;
default:inString2+=(char)str;
}
}
}
}

//===================================baca sensor DHT11
void baca_sensor(){
h = dht.readHumidity();
t = dht.readTemperature();
lcd.clear();
lcd.print("Temp:");
lcd.print(t);
lcd.print("C");
lcd.setCursor(0,1);
lcd.print("Humi:");
lcd.print(h);
lcd.print("%");
delay(3000);
}

//====================================kirim SMS
void kirim_sms(){
gsm.print("AT+CMGS=");
gsm.println(noPengirim);
delay(1000);
gsm.print("Suhu:");
gsm.print(t);
gsm.print("C, Kelembaban:");
gsm.print(h);
gsm.print("%.");
gsm.write((byte)26);
gsm.println();
lcd.clear();
lcd.print("Kirim SMS....");
delay(2000);
}

Coding --> Sim900A (Recomended)

#include <LiquidCrystal_I2C.h>
#include <SoftwareSerial.h>
#include "DHT.h"
#define DHTPIN 10
#define DHTTYPE DHT11

LiquidCrystal_I2C lcd(0x3F, 20, 4);
#include <GPRS_Shield_Arduino.h>
#include <SoftwareSerial.h>
#include <Wire.h>
#define PIN_TX 9
#define PIN_RX 8
#define BAUDRATE 9600
#define PHONE_NUMBER "085640207374"// sesuaikan
#define MESSAGE_FALSE "Format salah"

#define MESSAGE_LENGTH 160
char message[MESSAGE_LENGTH];
int messageIndex = 0;
char data[50];
char phone[16];
char datetime[24];
int suhu1, suhu2, suhu3, suhu4;
String suhu_all;
DHT dht(DHTPIN, DHTTYPE);
int h, t;

GPRS gprsTest(PIN_TX, PIN_RX, BAUDRATE); //RX,TX,BaudRate

void setup() {
dht.begin();
lcd.begin();
lcd.setCursor(0, 0);
lcd.print("Initialization.....");
lcd.setCursor(0, 2);
lcd.print(" Waiting ");
delay(1000);
while (!gprsTest.init()) {
delay(1000);
Serial.print("init error\r\n");
}
Serial.println("gprs init success");
//In order not to full SIM Memory, is better to delete it
gprsTest.deleteSMS(messageIndex);
delay(1000);
lcd.clear();
}

//=========================program utama

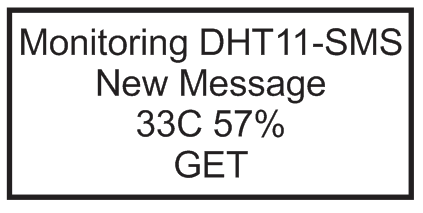

void loop() {
lcd.setCursor(0, 0);
lcd.print("Monitoring DHT11-SMS");
lcd.setCursor(0, 2);
lcd.print(" READY ");
messageIndex = gprsTest.isSMSunread();
if (messageIndex > 0) { //At least, there is one UNREAD SMS
gprsTest.readSMS(messageIndex, message, MESSAGE_LENGTH, phone, datetime);
if (String(message) == "GET")
{
Serial.print("From number: ");
Serial.println(phone);
Serial.print("Datetime: ");
Serial.println(datetime);
Serial.print("Recieved Message: ");
Serial.println(message);
lcd.setCursor(0, 1);
lcd.print(" New Message ");
lcd.setCursor(3, 2);
lcd.print(phone);
lcd.setCursor(8, 3);
lcd.print(message);
delay(2000);
h = dht.readHumidity();
t = dht.readTemperature();
lcd.setCursor(0, 2);
lcd.print(" ");
delay(100);
suhu_all = String(t) + "C " + String(h) + "% ";
lcd.setCursor(7, 2);
lcd.print(suhu_all);
delay(2000);
lcd.setCursor(0, 3);
lcd.print("Sending data . . .");
Serial.println(suhu_all);
delay(3000);
suhu_all.toCharArray(data, 50);
gprsTest.sendSMS(PHONE_NUMBER, data);
lcd.clear();
}
else
{
lcd.setCursor(0, 2);
lcd.print(" Format Salah ");
delay(1000);
gprsTest.sendSMS(PHONE_NUMBER, MESSAGE_FALSE);
lcd.clear();
}
}
}

Cara Kerja Alat

1. Koneksikan antara sistem Arduino dengan peripheral lain seperti pada rangkaian (skematik).
2. Pasang power supply (adaptor 5 V) dan hidupkan (colokkan ke sumber PLN 220V) sehingga
lampu LED indikator nyala, LCD juga nyala.
3. Ketika pertama kali dihidupkan
