Project III - 12. Kontrol 4 Buah Relay menggunakan Infrared Remote berbasis Arduino

Kontrol 4 Buah Relay menggunakan Infrared Remote

Sistem Kerja Alat

Mengontrol 4 relay menggunakan remot kontrol. Tombol 1 s/d 4 untuk menghidupkan Relay1 s/d 4, sedangkan tombol 5 s/d 8 untuk mematikan Relay 1 s/d 4. LCD digunakan untuk menampilkan data tombol yang ditekan. Relay sebagai aktuator yang akan mengontrol langsung peralatan listrik yang dikendalikan ‘ON – OFF’ nya.

Kebutuhan Hardware

• Xinda IR Remote Control Kit
• LCD 2x16
• 4 Relay +5V
• Modul Arduino UNO
• Power supply +9Volt

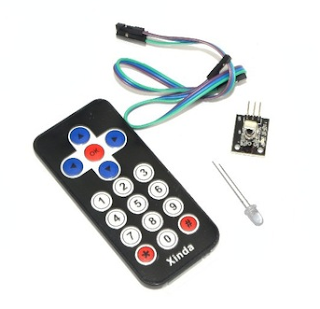

                     Xinda IR Remote Control Kit (Source)               Modul Relay 4 Channel (Source)


Diagram Blok

Schematics

Koneksi Arduino UNO dengan LCD

Koneksi Sensor

Koneksi Relay

Source Code/Sketch

#include <IRremote.h>
#include <LiquidCrystal.h>
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);
int IR_PIN = 8;
int Rl1 = 9;
int Rl2 = 10;
int Rl3 = 11;
int Rl4 = 12;
IRrecv irrecv(IR_PIN);
decode_results results;
void setup(){
for(char i=9; i<13; i++){
pinMode(i, OUTPUT);
digitalWrite(i, LOW);
}
lcd.begin(16, 2);
lcd.print(" Kontrol 4Relay");
lcd.setCursor(0, 1);
lcd.print(" dg Remot IR");
delay(2000);
irrecv.enableIRIn();
}
void loop(){
lcd.setCursor(0, 1);
lcd.print("Tekan Tb 1 s/d 8");
if (irrecv.decode(&results)){
irrecv.resume();
lcd.setCursor(0,1);
switch(results.value){
case 0xFF30CF: lcd.print("Relay 1 ON ");
digitalWrite(Rl1, HIGH);break;
case 0xFF18E7: lcd.print("Relay 2 ON ");
digitalWrite(Rl2, HIGH);break;
case 0xFF7A85: lcd.print("Relay 3 ON ");
digitalWrite(Rl3, HIGH);break;
case 0xFF10EF: lcd.print("Relay 4 ON ");
digitalWrite(Rl4, HIGH);break;
case 0xFF38C7: lcd.print("Relay 1 OFF ");
digitalWrite(Rl1, LOW);break;
case 0xFF5AA5: lcd.print("Relay 2 OFF ");
digitalWrite(Rl2, LOW);break;
case 0xFF42BD: lcd.print("Relay 3 OFF ");
digitalWrite(Rl3, LOW);break;
case 0xFF4AB5: lcd.print("Relay 4 OFF ");
digitalWrite(Rl4, LOW);break;
case 0xFF6897: lcd.print("Relay All ON ");
digitalWrite(Rl1, HIGH);
digitalWrite(Rl2, HIGH);
digitalWrite(Rl3, HIGH);
digitalWrite(Rl4, HIGH);break;
case 0xFF52AD: lcd.print("Relay All OFF ");
digitalWrite(Rl1, LOW);
digitalWrite(Rl2, LOW);
digitalWrite(Rl3, LOW);
digitalWrite(Rl4, LOW);break;
}
delay(2000);
}
}

Jalannya Alat

1. Koneksikan antara sistem Arduino dengan peripheral lain seperti pada rangkaian (skematik).
2. Pasang power supply (adaptor 9 V) dan hidupkan (colokkan ke sumber PLN 220V) sehingga lampu LED indikator nyala, LCD juga nyala.
3. Remot yang digunakan masih sama tipe remot NEC/remot mp3 player.
4. Selanjutnya upload program diatas.
5. Tampilan normal pada LCD

     6. Tombol yang digunakan

     7. Selanjutnya tekan tombol pada remot, misal tombol Power ditekan maka pada LCD
         menampilkan

     8. Selanjutnya tekan tombol pada remot, misal tombol 1 ditekan maka relay 1 ON dan pada LCD
         menampilkan

     9. Penekanan tombol berikutnya akan direspon setelah 2 detik dan LCD kembali pada tampilan
         normal.
