Project V - 17. Membaca Data Remote Kontrol Infrared berbasis Arduino Uno

Membaca Data Remote Kontrol Infrared

Sistem Kerja Alat

Remote control IR bekerja dengan mengirimkan gelombang inframerah ke perangkat elektronik. Remote control ir yang digunakan pada project ini adalah dengan tipe Xinda IR Remote. kalian juga bisa menggunakan dengan tipe yang lain. Hasil dari pembacaan data akan ditampilkan pada LCD berupa data Hexa, dan setiap input tombol pada remote memiliki nilai Hexa yang berbeda-beda.

Kebutuhan Hardware

Xinda IR Remote
LCD 2x16
Modul Arduino UNO
Power supply +9Volt

Xinda IR Remote | Source

Diagram Blok

Schematics

Koneksi Arduino UNO dengan LCD

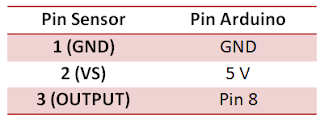

Koneksi Sensor

Source Code/Sketch

#include <IRremote.h>
#include <LiquidCrystal.h>
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);
int IR_PIN = 8;
IRrecv irrecv(IR_PIN);
decode_results results;
void setup(){
lcd.begin(16, 2);
irrecv.enableIRIn();
}
void loop(){
lcd.setCursor(0,0);
lcd.print("BacaData IRremot");
lcd.setCursor(0,1);
lcd.print("Data:");
if (irrecv.decode(&results)) {
irrecv.resume();
if(results.value != 0xFFFFFFFF){
lcd.print(results.value,HEX);
lcd.print(" ");
}
}
}

Jalannya Alat

1. Remot yang kita gunakan jenis remot NEC/remot digital mp3 player.
2. Selanjutnya upload program diatas. Jika ERROR library-nya Anda copy paste library IRremote ke
folder library Arduino.
3. Tampilan normal pada LCD
