Project II - 20. Analog Input dengan LED Bar Graph berbasis Arduino Uno

Analog Input dengan LED Bar Graph

Sistem Kerja Alat

Arduino UNO membaca nilai analog input di A0 kemudian hasilnya ditampilkan dalam bentuk bargraph di LED.

Kebutuhan Hardware

• Arduino UNO Board
• Potensiometer sebagai voltage divider
• Modul LED bargraph (10 LED)
• Power Supply 7-9 Vdc

Image source

Schematic

Source Code/Sketch

const int ledCount = 10;
int adc0;
int ledPins[] = {
2, 3, 4, 5, 6, 7, 8, 9, 10, 11
};
void setup() {
for (int Led = 0; Led < ledCount; Led++) {
pinMode(ledPins[Led], OUTPUT);
}
}
void loop() {
adc0 = analogRead(A0);
int ledLevel = map(adc0, 0, 1023, 0, ledCount);
for (int Led = 0; Led < ledCount; Led++) {
if (Led < ledLevel) {
digitalWrite(ledPins[Led], LOW);
}
else {
digitalWrite(ledPins[Led], HIGH);
}
}
}

Jalannya Alat

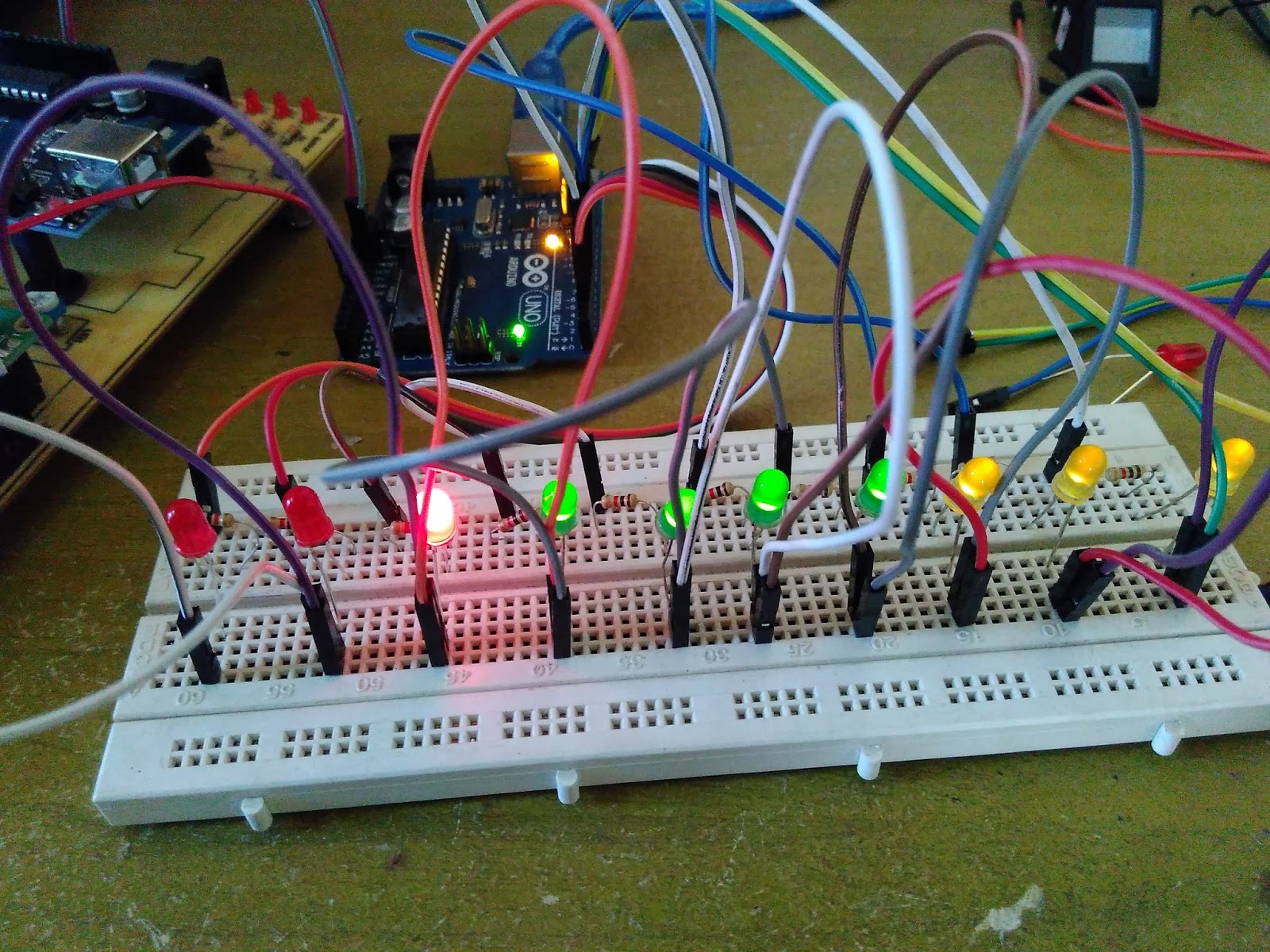

Putar potensio yang terhubung ke ADC0 dan perhatikan LED bargraph akan nyala sesuai dengan tegangan yang masuk ke ADC0. Jika tegangan maksimal (5 V) maka 10 LED pada LED bargraph akan nyala semua.
