Project II - 24. Monitoring Suhu dan Kelembapan menggunakan Android berbasis Arduino Uno

Monitoring Suhu dan Kelembapan menggunakan Android

Sistem Kerja Alat

Arduino UNO membaca temperature dan kelembaban dengan sensor DHT11 dan hasilnya ditampilkan ke LCD 2x16 serta dikirim ke Smartphone via Bluetooth. Tipe sensor yang dipakai adalah DHT11 dengan range pembacaan suhu 00C – 500C dan Kelembaban 20 – 80 %.

Di Smartphone menggunakan aplikasi Android Bluetotth Electronics, aplikasi tersebut untuk menampilkan hasil pembacaan sensor suhu dan kelembaban. Data suhu kelembaban dikirim secara serial menggunakan bluetooth (Modul HC-05). LCD dipakai untuk menampilkan proses sehingga lebih mudah untuk memonitor apakah alat jalan/tidak.

Kebutuhan Hardware

• Modul DHT11
• Modul LCD 2x16
• Modul Arduino UNO
• Modul Bluetooth HC-05
• Power supply +9Volt

            Modul Bluetooth HC-05  (Source)                              Modul DHT11 (Source)



Diagram Blok

Schematics

Koneksi Arduino UNO dengan LCD

Koneksi Modul DHT11

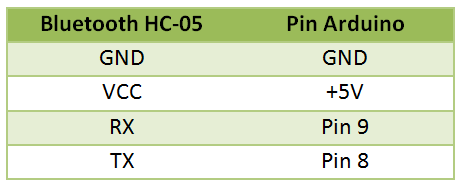

Koneksi Modul Bluetooth HC-05

Source Code/Sketch

#include <LiquidCrystal.h>
#include <SoftwareSerial.h>
#include "DHT.h"
#define DHTPIN 10
#define DHTTYPE DHT11
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);
const int rxpin = 8;
const int txpin = 9;
SoftwareSerial hc05(rxpin, txpin);
int adc0;
DHT dht(DHTPIN, DHTTYPE);
int h,t;
void setup(){
hc05.begin(9600);
lcd.begin(16, 2);
lcd.print("Monitoring Suhu");
lcd.setCursor(0, 1);
lcd.print(" & Kelembababan");
delay(2000);
lcd.clear();
lcd.print(" DHT Android ");
lcd.setCursor(0, 1);
lcd.print(" T= C H= %");
dht.begin();
}
void loop(){
h = dht.readHumidity();
t = dht.readTemperature();
lcd.setCursor(4,1);
lcd.print(t);
lcd.setCursor(12,1);
lcd.print(h);
hc05.print("*T"+String(t)+"*");
hc05.print("*H"+String(h)+"*");
delay(1000);
}

Jalannya Alat

1. Koneksikan antara sistem Arduino dengan peripheral lain (sensor dll) seperti pada rangkaian (skematik).
2. Tampilan pertama pada LCD selama 2detik

 3. Selanjutnya tampilkan hasil pembacaan sensor pada LCD

4. Jalankan aplikasi Android Bluetooth Electronics dan pilih Connect

5. Selanjutnya pilih Discover > Pair > pilih HC-05 > Connect > Done

Tapi jika module bluetooth tidak bisa terbaca/dipasang, coba anda koneksikan dengan koneksi bluetooth biasa (melalalui setelan di Android).

6. Selanjutnya pilih kolom Temperature and Humidity Sensor kemudian pilih Run

Video Project II - 24. Monitoring Suhu dan Kelembapan menggunakan Android berbasis Arduino Uno
