Baca Data Hasil Sensor Ultrasonic menggunakan Android

Sistem Kerja Alat

Arduino UNO mengukur jarak menggunakan ultrasonik dengan sensor ultrasonic SR04. Data

hasil pengukuran ditampilkan pada HP Android. Data dikirim via bluetooth melalui modul

bluetooth HC05 secara serial.

Kebutuhan Hardware

• Modul Arduino UNO
• Modul Bluetooth HC-05
• Modul Ultrasonic SR04
• Power supply +9Volt

                Modul Ultrasonic HC-SR04 (Source)         Modul Bluetooth HC-05 (Source)


Diagram Blok

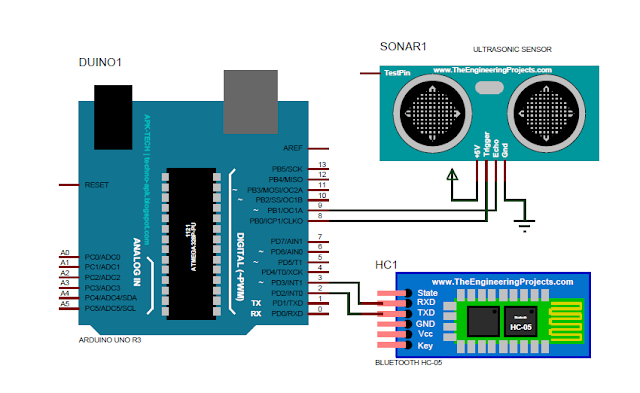

Schematics

Koneksi Sensor Ultrasonic

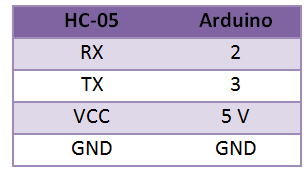

Koneksi Modul Bluetooth HC-05

Source Code/Sketch

#include <SoftwareSerial.h>
const int rxpin = 2;
const int txpin = 3;
SoftwareSerial hc05(rxpin, txpin);
int trig_pin = 8;
int echo_pin = 9;
long echotime;
float distance;
void setup() {
hc05.begin (9600);
pinMode(trig_pin, OUTPUT);
pinMode(echo_pin, INPUT);
digitalWrite(trig_pin, LOW);
}
void loop() {
digitalWrite(trig_pin, HIGH);
delayMicroseconds(10);
digitalWrite(trig_pin, LOW);
echotime= pulseIn(echo_pin, HIGH);
distance= 0.0001*((float)echotime*340.0)/2.0;
hc05.print("*T"+String(echotime)+"*");
hc05.print("*D"+String(distance,1)+"*");
if (distance<20) hc05.print("*LR255G0B0*"); //Red
if (distance>=20&&distance<=50) hc05.print("*LR255G200B0*"); //Orange
if (distance>50) hc05.print("*LR0G255B0*"); //Green
delay(100);
}

Jalannya Alat :
1. Jalankan aplikasi Android Bluetooth Electronics
2. Selanjutnya koneksikan bluetooth pilih Connect

 3. Selanjutnya pilih Discover > Pair > pilih HC-05 > Connect > Done.


             Tapi jika module bluetooth tidak bisa terbaca/dipasang, coba anda koneksikan dengan
             koneksi bluetooth biasa (melalalui setelan di Android).

4. Selanjutnya pilih panel Ultrasonic Distance Sensor kemudian pilih Run:

5. Hasil pembacaan sensor ditampilkan dalam bentuk waktu pemancaran dan jarak ultrasonic dengan
    benda didepannya:
