Project V - 5. Alarm Anti Maling berbasis Arduino Uno

Alarm Anti Maling

Sistem Kerja Alat

Sensor ultrasonik dipasang di bagian yang kira2 dilewati orang. Bisa dipagar atau depan pintu. Jika ada orang lewat maka akan memotong jarak ukur sensor dan dideteksi sebagai pencuri. Alarm yang berupa buzzer akan aktif. Atur posisi sensor dengan jarak antara sensor dengan tembok atau penghalang 2,5 m. Bisa juga disimulasikan seperti pada aplikasi “Mengukur jarak dg sensor ultrasonic”.

Kebutuhan Hardware

• Sensor Ultrasonik HC-SR04
• Modul LCD 2x16
• Buzzer
• Modul Arduino UNO
• Power supply +9Volt

              Sensor Ultrasonik HC-SR04 (Source)                       Buzzer (Source)

Diagram Blok

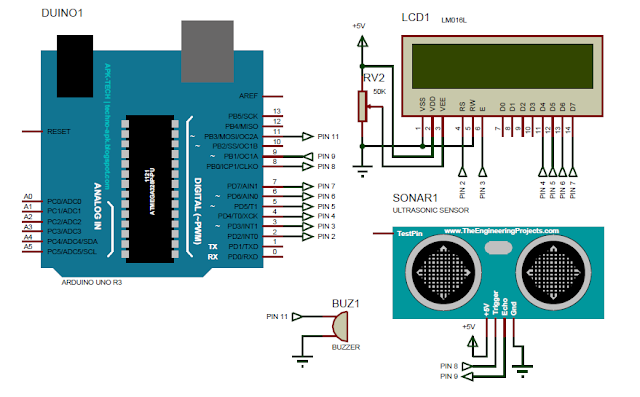

Schematic

Koneksi Arduino UNO dengan LCD

Koneksi Sensor Ultrasonic

Koneksi Buzzer

Source Code/Sketch

#define TRIGPIN 8
#define ECHOPIN 9
#include <LiquidCrystal.h>
LiquidCrystal lcd(2, 3, 4, 5,6,7);
unsigned int jarak, timer;
void setup(){
lcd.begin(16, 2);
lcd.print(" ALARM ");
lcd.setCursor(0, 1);
lcd.print(" ANTI MALING ");
delay(2000);
lcd.clear();
lcd.print("Kondisi=");
pinMode(ECHOPIN, INPUT);
pinMode(TRIGPIN, OUTPUT);
pinMode(11, OUTPUT);
}
void loop(){
digitalWrite(TRIGPIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIGPIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIGPIN, LOW);
timer = pulseIn(ECHOPIN, HIGH);
jarak= timer/58;
if(jarak<200) {
lcd.setCursor(8, 0);
lcd.print("Bahaya");
while(1){
digitalWrite(11,1);
delay(50);
digitalWrite(11,0);
delay(50);
}
}
else{
lcd.setCursor(8, 0);
lcd.print("Aman");
delay(500);
}
}

Jalannya Alat

1. Koneksikan antara sistem Arduino dengan peripheral lain (4 Sensor Ultrasonik dll) seperti pada
    rangkaian (skematik).
2. Pasang power supply (adaptor 9V) dan hidupkan (colokkan ke sumber PLN 220V) sehingga
    lampu LED indikator nyala.
3. Program Arduino dengan program diatas.
4. Tampilan pertama pada LCD

5. Setelah 2 detik sensor ultrasonik langsung membaca jarak dan menampilkan kondisinya, Jika
    jarak antara objek dengan sensor lebih besar dari 250 cm (jarak > 250cm) maka buzzer tidak
    berbunyi dan LCD menampikan “Kondisi=Aman”.

6. Jika jarak antara objek dengan sensor lebih kecil dari 245 maka buzzer berbunyi dan LCD
    menampilkan “Kondisi = Bahaya”.

7. Selanjutnya buzzer akan berbunyi terus menerus, untuk mematikan buzzer tekan tombol RESET
    pada arduino.


Video Project V - 5. Alarm Anti Maling berbasis Arduino Uno
