Interfacing Arduino dengan Sensor Pir

Sensor PIR merupakan sensor yang digunakan untuk mendeteksi suatu benda yang memancarkan gelompang infrared pasif, seperti pada tubuh manusia dan benda lainnya. PIR sendiri merupakan kepanjangan dari Pasif Infra Red . Pada project ini, Arduino akan membaca adanya gerakan dengan menggunakan sensor PIR tersebut. Berikut ini kita buat projek bagaimana cara mengkoneksikan dan membaca sensor gerakan (sensor PIR) dengan Arduino. Hasil pembacaan sensor dikirim melalui serial komunikasi (Serial Monitor).

Kebutuhan Hardware

Arduino UNO Board
Modul Sensor PIR HC-SR501
Power Supply 7-9 Vdc

Sensor PIR HC-SR501 | Source

Diagram Blok

Schematic

Koneksi Arduino UNO dengan modul sensor PIR

Source Code/Sketch

int PIR= 7;
int flag_PIR = LOW;
void setup() {
pinMode(PIR, INPUT);
Serial.begin(9600);
Serial.println("Tes Sensor PIR HC-SR501..");
delay(30000);
}
void loop(){
if((digitalRead(PIR)==HIGH)&&(flag_PIR==LOW)){
Serial.println("Ada gerakan terdeteksi PIR...");
flag_PIR = HIGH;
}
else if ((digitalRead(PIR)==LOW)&&(flag_PIR == HIGH)){
Serial.println("Tidak ada gerakan ...");
flag_PIR = LOW;
}
}

Jalannya Alat

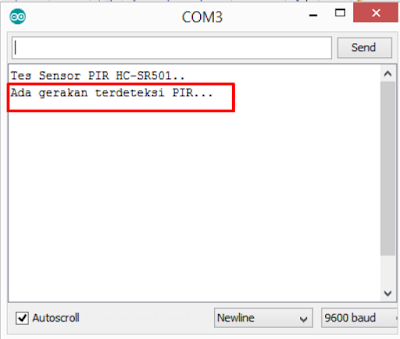

Untuk menguji sensor PIR kita pakai Serial Monitor yang ada di Arduino IDE. Seting dengan baudrate 9600 bps.
